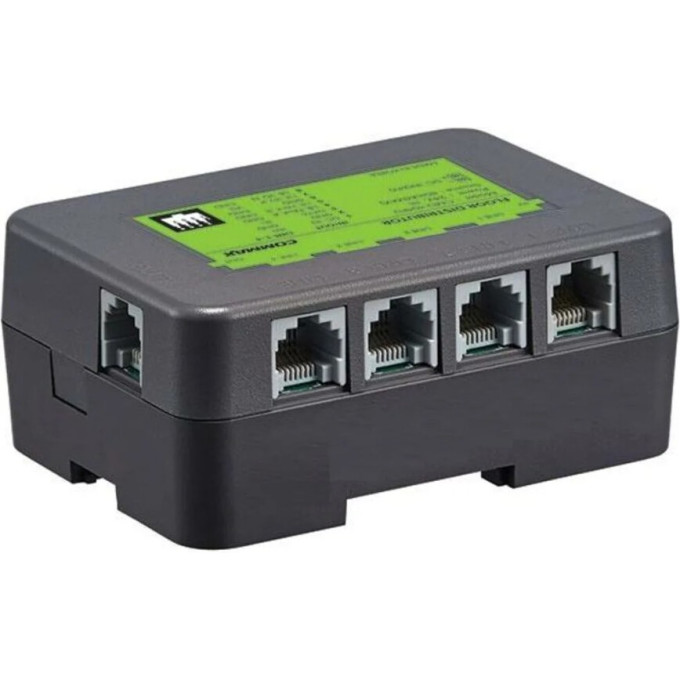

Распределитель COMMAX CMD-404FU

Когда в многоквартирном доме нужно организовать связь между вызывной панелью и квартирными видеодомофонами, без промежуточного распределителя не обойтись. COMMAX CMD-404FU берёт на себя эту задачу: он соединяет линию от подъездной панели (до 6 линий) с квартирными мониторами (до 4 линий) и делает это стабильно на дистанции до 30 метров между распределителем и домофоном. При этом от вызывной панели до распределителя может быть до 300 метров — кабель витая пара справляется с такой длиной без потери сигнала.

Основные параметры

• Подключение к многоквартирной вызывной панели — 6 линий
• Подключение к видеодомофону — 4 линии
• Максимальное расстояние от распределителя до домофона — 30 м
• Максимальное расстояние от распределителя до вызывной панели — 300 м
• До 40 распределителей CMD-404FU последовательно в одной линии
• Линии связи: к пульту охраны — 4 жилы, к вызывной панели — 8 жил, к этажному распределителю — 6 жил
• Входы: GUARD IN (пульт охраны CDS-4GS или CDS-2AG), CMD-104VU IN (до 2 шт.), LOBBY (вызывная панель)
• Выходы: GUARD OUT, CMD-104VU OUT, CMD-404FU

Где и как применяется

Устройство востребовано в многоквартирных домах с системой Modum, когда нужно развести сигнал от одной панели на несколько этажей. Подходит для монтажа в этажных щитках или технических помещениях. При проектировании стоит учитывать, что кабель трассы — витая пара, а в одной линии можно объединить до 40 распределителей, что даёт запас на этажность.
